你看的懂注塑模具装配图吗？

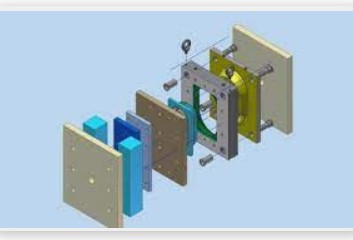

注塑模具的质量是保证塑胶制品注塑质量的关键， 把加工好的模具零件和标准件组装成可以生产塑胶制品的工程就是模具装配，也就是说模具装配是指按照客户的模具技术要求，将精各个零部件进行组合、定位。
注塑模具厂在设计零件、模具结构及总装以及技术交流中，都会碰到读装配图的问题。读模具装配图是为了搞清模具结构、零部件的性能、工作原理、作用、装配关系。读图的方法是灵活的，步骤可以不同，但必须事先知道注射模具的总装图有哪些习惯画法，注意三个共 同性的问题，即零件之间的定位关系，浇注、顶出、抽芯系统的动、静关系和各系统结构内 外层次的遮挡关系。今天小编就跟大家分享下读图的方法和步骤：
① 概括了解：先看标题栏内容，结合总装图的序号、明细表的内容等，再看模具结构 及总装图的技术要求内容，了解工作原理及各系统关系。
② 确定釆用第一角画法还是第三角画法。
③ 了解塑件名称、基本外形形状和内部结构、装配关系；了解塑料的种类和性能、 特性。
④ 了解模具外形大小、模具结构如何、蓝冠平台登录线路是二板模还是三板模、是否设有热流道。
⑤ 了解浇注系统的浇口位置、数量、形式。
⑥ 了解动、定模是什么分型面；了解模具的导向和定位结构。
⑦ 了解模具是整体还是镶芯。
⑧ 了解模具温控系统结构。
⑨ 了解开模动作顺序。
⑩ 了解有无抽芯机构，结构怎样。
⑪了解顶出系统结构和排气情况。
⑫了解模具标准件和热处理要求。
⑬分析其余的局部结构。分析配合要求（分析尺寸和分析零件时，不能截然分开进 行）。分析各部件的装配关系，从而确定装配基准、装配顺序。
⑭最后综合归纳，读懂全图，综合各系统结构，蓝冠生产线建立模具的整体概念，了解模具精度 要求，知道模具总装的技术要求。
