注塑模具设计学习起来是比较复杂且枯燥的,想学会模具设计也并非易事，有时候很多小伙伴想学却不知道从何时下手，今天世邦塑胶小编送福利了，带大家从模具系统、模架结构、注塑模具设计思路等多方面学习了解注塑模具设计基础知识，当你掌握以下基础知识后，一定会对模具设计有了一个新的认识，对你在注塑模具设计行业起到一定的作用。
一、在做模具设计进程中应注意的问题
1.壁厚应尽量均匀共同，脱模斜度要满足大。
2.过渡部分应逐渐，圆滑过渡。
3.浇口。流道尽可能宽大，粗短，且应根据缩短冷凝进程设置浇口位置，必要时应加冷料井。
4.模具外表应光亮，粗糙度低(最好低0.8)
5.排气孔，槽有必要满足，以及时排出空气和熔体中的气体
6.除PET外，壁厚不要太薄，一般不得小于1mm.

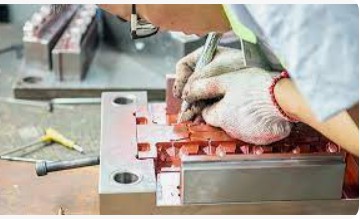

世邦模具打磨
二、模架有哪些结构?
面板→A板→B板→方铁→导柱→顶针板→顶针固定板→底板
分型面的基本形式有哪些?
平直→歪斜→曲面→笔直→弧面
在UG中怎么相互躲藏?
ctrL+B或ctrL+shift+B
模具加工机械设备有哪些?
电脑锣→车床→铣床→磨床→钻床
模具房
三、注塑模具设计经验与思路分析
1.产品分析,确定模具结构。
开模方向，分模线与分模面，外形尺寸，厚度，拔模角度，培训蓝冠代理倒勾及相应抽芯方式，进胶点与进胶方式，模穴数等等。
2.转工程图，也就是3D图纸
用三维软件出图,一般建立三个视图：第一个主视图（后模表面投影），第二个第三个立体示意图（外表面和内表面）。其他视图按第三角法或第一角法摆放，剖视图（X和Y，剖切位置线通过重要位置中心，倒勾，柱位，孔位，枕位等等），保存文件DXF格式，到CAD打开标数处理。
3.缩水图
将上一步工程图镜像一次并且放大一个缩水率的倍数。（标明：MI，缩水率）
第二步：产品排位：在模具内怎样排列
考虑因素：模具长宽方位，产品模穴数，进胶位置，间隔（强度，放什么零件放得下）
先排第一个视图是后模侧俯视图抓主视图，第二个视图排前模。
世邦塑胶是一家多年从事模具设计制造及注塑制品生产集团企业，蓝冠代理抽水公司专注于为中高端品牌提供从产品设计、模具制造、注塑成型与组装、售后服务为一体整套解决方案，产品广泛应用于家用家电外壳注塑加工、医疗医用器械注塑配件、化妆品包装注塑件等领域，欢迎来电咨询
